Тарельчатый дюбель ДС-1 премиум класса
Тарельчатый дюбель ДС-1 премиум имеет высший класс надежности СК0 по ГОСТ Р 58359-2019 и используется в составе систем утепления, для крепления теплоизолирующих материалов, штукатурных и облицовочных слоев к стенам зданий из бетона, кирпича и других материалов.

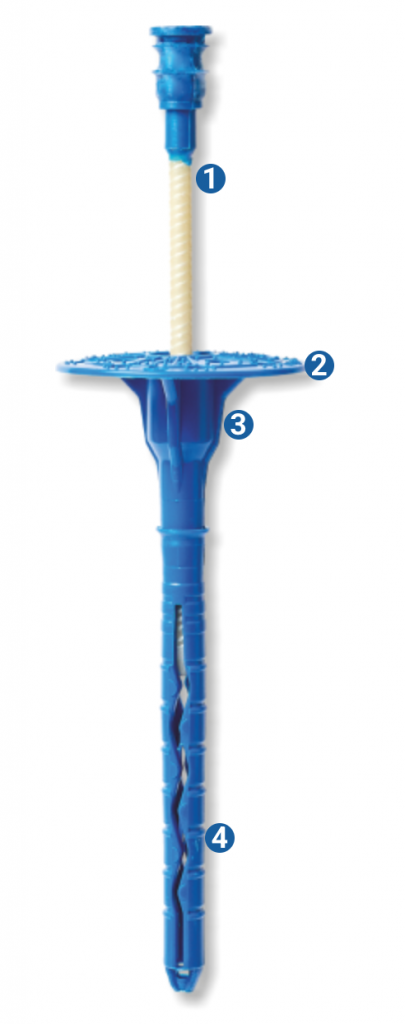

1. Стеклопластиковый распорный элемент (РЭ) по прочности превосходит стальной, при этом обладает в 100 раз
меньшей теплопроводностью и высокой коррозийной стойкостью.
2. Зона рондели обеспечивает прижатие утеплителя, имеет специальную поверхность для создания
необходимого сцепления с штукатурным слоем.
3. Анкерный элемент, объединенный с трельчатым (АТ) изготовлен из полиамида с повышенной
ударной вязкостью.
4. Анкерная зона длиной 60/100 мм изготовлена из полиамида, обеспечивает необходимое
усилие закрепления дюбеля в течение всего времени эксплуатации системы утепления.
1. Стеклопластиковый распорный элемент (РЭ) по прочности превосходит стальной, при этом обладает в 100 раз меньшей теплопроводностью и высокой коррозийной стойкостью.
2. Зона рондели обеспечивает прижатие утеплителя, имеет специальную поверхность для создания
необходимого сцепления с штукатурным слоем.
3. Анкерный элемент, объединенный с трельчатым (АТ) изготовлен из полиамида с повышенной
ударной вязкостью.
4. Анкерная зона длиной 60/100 мм изготовлена из полиамида, обеспечивает необходимое
усилие закрепления дюбеля в течение всего времени эксплуатации системы утепления.
Характеристики
Документация
Назначение
Размерный ряд
Нормы при установке
* Для утеплителей с большой деформативностью диаметр тарельчатого элемента можно увеличить до 100 мм, использовав шайбу Ш-100
* длина анкерной зоны
| 60* | 110 | 130 | 160 | 180 | 210 | L, мм |
|---|---|---|---|---|---|---|
| 100* | 150 | 170 | 200 | 220 | 250 |
Нормы при установке
Обычное количество анкеров, необходимых для крепления составляет 5 шт. на плиту утеплителя. Точное количество требуемых анкеров определяется расчетом согласно СП 50.13330.2012
| Технические характеристики | Ед. измерения | Параметр |
|---|---|---|
| Диаметр анкерного элемента (сверла) | мм | 10 |
| Диаметр распорного элемента | мм | 5,5 |
| Длина анкерного элемента | мм | 60; 100 |
| Диаметр тарельчатого элемента | мм | 60; 100* |
| Длина стеклопласт.распорного элемента | мм | 110-250 |
| Толщина теплоизоляции | мм | 50-150 |
| Усилие вырыва из основания | Н | от 1500 до 2500 |
| Коэффициент теплотехнической однородности при 10 шт/м² | - | 0,99 |
| Применение в диапазоне температур наружного воздуха | °С | -70°..+75° |
| Срок эксплуатации | (не менее) лет | 50 |
Заключение по результатам теплотехнических расчетов фасадных систем
Протокол испытаний ДС-1, ДС-3
Сертификат соответствия анкер тарельчатый ООО "БЗС"
Протокол испытаний "Центр лабораторных испытаний продукции"
Рекомендации по применению и монтажу анкеров тарельчатых для систем НВФ и СФТК
Техническое свидетельство 7148-24 на продукцию Дюбель Тарельчатый
Анкер тарельчатый премиум-класса. Предназначен для использования в составе СФТК и НФС, для крепления теплоизолирующих материалов к стенам зданий из бетона, кирпича и других материалов. Для крепления теплоизоляции толщиной от 50 до 150 мм.
