Крепеж кровельный ДК-1 для бетонного основания

Дюбель кровельный (ДК-1) предназначен для крепления мягких кровельных материалов, акустических плит и теплоизоляции к бетонному или кирпичному основанию.

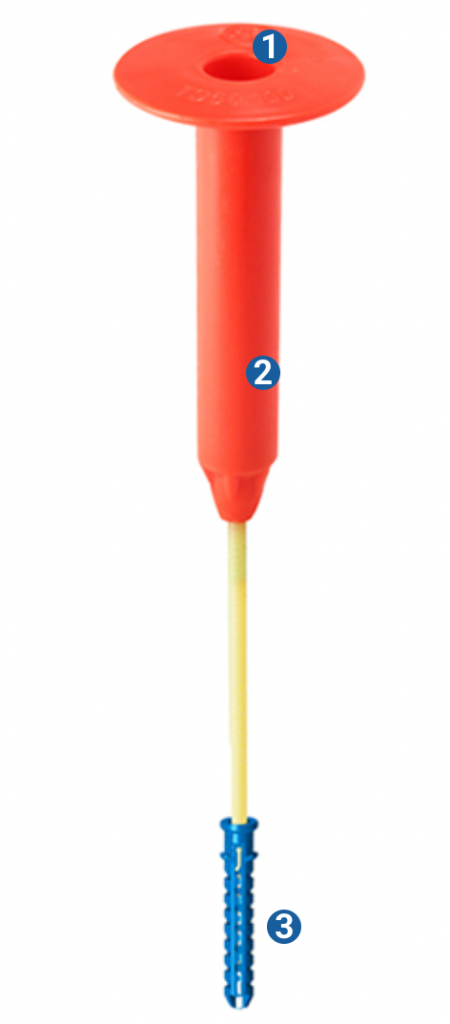

1. Тарельчатый элемент (ТЭ 50)

с фланцем диаметром 50 мм из полипропилена с повышенной устойчивостью к низким температурам

2. Распорный элемент (РЭ)

стеклопластиковый стержень

3. Анкерный элемент (АЭ50М)

со специальной оптимизированной конструкцией

Размерный ряд

150	120	100	80	50	L, мм
		200*	180*	160*

* втулка уменьшенного диаметра

Тарельчатый элемент выпускается восьми размеров (50-200 мм) и выбирается с учетом амортизации теплоизоляции.
Длина тарельчатого элемента должна быть на 10-20% меньше толщины изоляции.

Крепление анкера к бетону

1. В основании через изоляцию просверлить отверстие диаметром 10 мм и глубиной 60-70 мм.
2. Очистить отверстия сжатым воздухом.
3. Втулка в сборе с распорным и анкерным элементом устанавливается в отверстие.
4. С помощью добойника распорный элемент забивается в анкерный.


Крепление анкера к металлу

1. В тарельчатый элемент вставляют шуруп-саморез и наконечник шуруповерта.
2. Дюбелем в сборе продавливают изоляционный слой до профнастила.
3. Шуруп-саморез засверливают в отверстие до прижатия фланца тарельчатого элемента к изоляции. Шуруп должен заходить в металл не менее чем на 15 мм.
