ГС СПА 7.5 мм для трёхслойных железобетонных панелей

Гибкая связь СПА® диаметром 7.5мм используется для производства трехслойных железобетонных панелей.

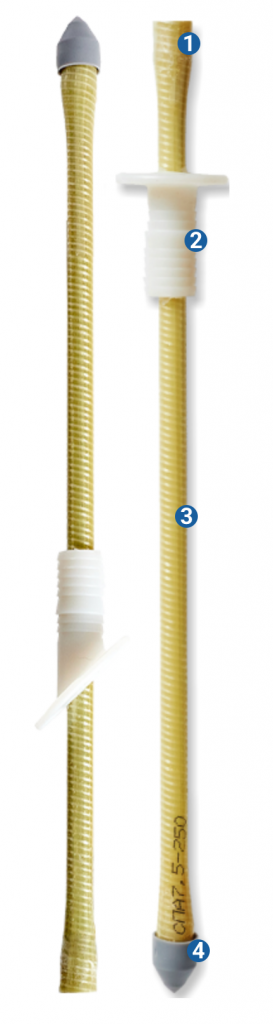

1. Анкерное уширение 10,5 мм

обеспечивает высокую прочность закрепления в бетоне

2. Технологический ограничитель

предназначен для установки связи в проектное положение

3. Стеклопластиковый стержень

обладает высокой прочностью, низкой теплопроводностью и химической стойкостью

4. Пластмассовый наконечник

позволяет с легкостью прокалывать плиты утеплителя

 Виды гибких связей

Стеклопластиковые гибкие связи СПА 275 мм изготавливаются 2 видов:

1. Наклонные гибкие связи спа®

применяются в качестве:
- подвесок (воспринимают нагрузки от веса наружного ж/б слоя и предотвращают сдвиг слоев панели при транспортировке, монтаже и коплуатации;
- подкосов (предназначены для предотвра - щения сдвига наружного ж / б слоя в горизонтальном направлении при технологических операциях, хранении, транспортировке и монтаже).

2. Горизонтальные гибкие связи спа®

применяются в качестве сжатых, рядовых распорок (воспринимают горизонтальную реакцию от усилий, возникающих в подвесках, воспринимают нагрузки от собственного веса элементов панели при технологических операциях на стадии изготовления, хранения, транспортирования, монтажа, а также от ветровых нагрузок при эксплуатации).

Установка гибкой связи

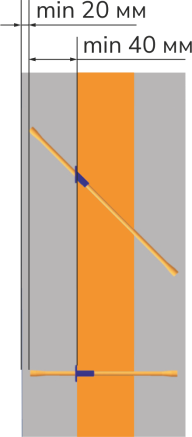

1. Необходимо обеспечивать глубину анкеровки в бетон не менее 40 мм и расположение связей не ближе 20 мм от внешних плоскостей панелей. Расстановка связей для стандартной панели без оконных проемов размерами до 6х6 м - 450-500 мм между связями и 200 мм до краев панели.
2. Следует учитывать предельно допустимое время бетонирования нижней плиты и укладки теплоизоляции. При изготовлении панели необходимо организовать работу так, чтобы после укладки арматуры и заливки бетона нижней плиты, на укладку теплоизоляции (обычно с заранее просверленными отверстиями для СПА°) требовалось не более 20 минут.
3. После этого в отверстия в теплоизоляции немедленно должны быть вставлены связи СПА.
4. В процессе монтажа при попадании связи СПА” в арматурную сетку, либо в иное включение, положение связи смещают. При этом расстояние между связями должно быть не меньше двойной глубины анкеровки.
5. Значительные динамические нагрузки (при подъеме, съеме, погрузке, монтаже) на плиты могут быть компенсированы увеличением числя связей.

Данная технология применяется с 1991 года и внедрена в производство на ведущих предприятиях по изготовлению железобетонных изделий.

ТУ 2296-001-20994511 ТС 6268-21 ГОСТР 54923-2012 РСК RU.ПР.00899
