ГС СПА 5.5 мм для кирпичной кладки (КГС)

ГОСТ Р 54923
Стеклопластиковая гибкая связь СПА® диаметром 5.5 используется в составе трехслойных каменных, кирпичных, и комбинированных стен сооружений любой степени ответственности.

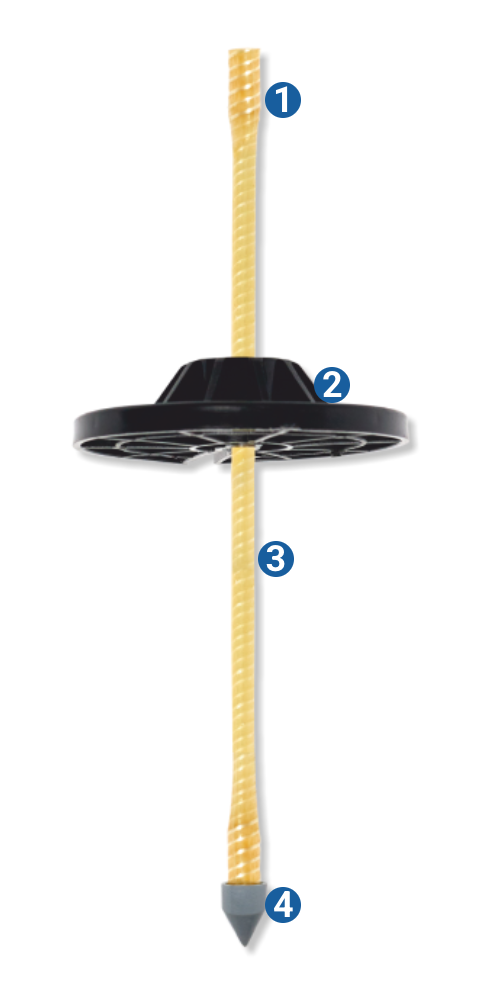

1. Анкерное уширение 7,7 мм

обеспечивает надежное сцепление арматуры со строительным раствором или бетоном

2. Распорная шайба А80

предназначена для создания вентилируемого зазора

3. Стеклопластиковый стержень

обладает высокой прочностью, низкой теплопроводностью и химической стойкостью

4. Пластмассовый наконечник

предназначен для прокалывания утеплителя высокой жесткости

Выбор крепления

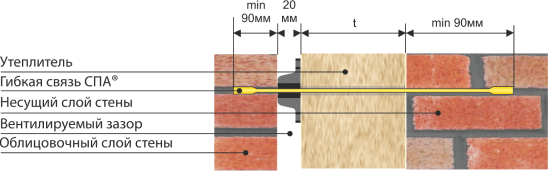

Минимальная длина L стеклопластикового стержня для трехслойной стены определяется следующим образом:

Стены с вентилируемым зазором
Е = 90 мм + t + 20 мм + 90 мм

Стены без вентилируемого зазора
Е = 90 мм + t + 90 мм

90 ммt - минимальная глубина заделки арматуры в несущий слой; - толщина утеплителя;20 мм - вентилируемый зазор, если предусмотрен проектом (толщина шайбы);90 мм - минимальная глубина заделки арматуры в облицовочный слой.

1. Количество гибких связей в многослойных стенах определяется из расчета несущей способности стены. Обычно количество связей составляет 8 штук на квадратный метр стены.

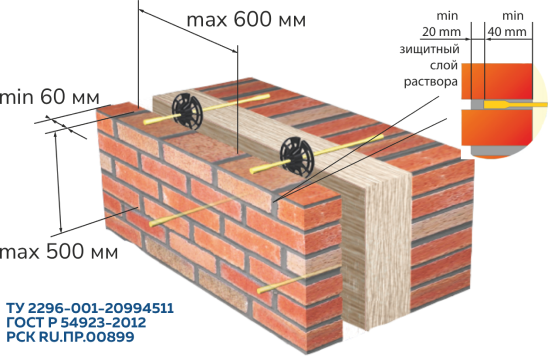

2. При возведении стены СПА® устанавливается в горизонтальные швы кирпичной кладки перпендикулярно плоскости стены, не более чем через 500 мм по длине стены и не более чем через 500 мм по ее высоте (это составляет 7 рядов стандартной кирпичной кладки). Расстояние от вертикальных швов кладки не менее 60 мм.
3. Глубина заделки стержня в шов кладки - не менее 90 мм в облицовочном (наружном) и в несущем слоях. Толщина защитного слоя раствора, из условий пожаробезопасности - не менее 20 мм. При необходимости создания вентилируемого зазора, устанавливают защелкивающуюся распорную шайбу.
4. Вентилируемый зазор 40 мм формируется последовательной установкой двух шайб.
