Фасадный анкер ДС-5 эконом класса
|

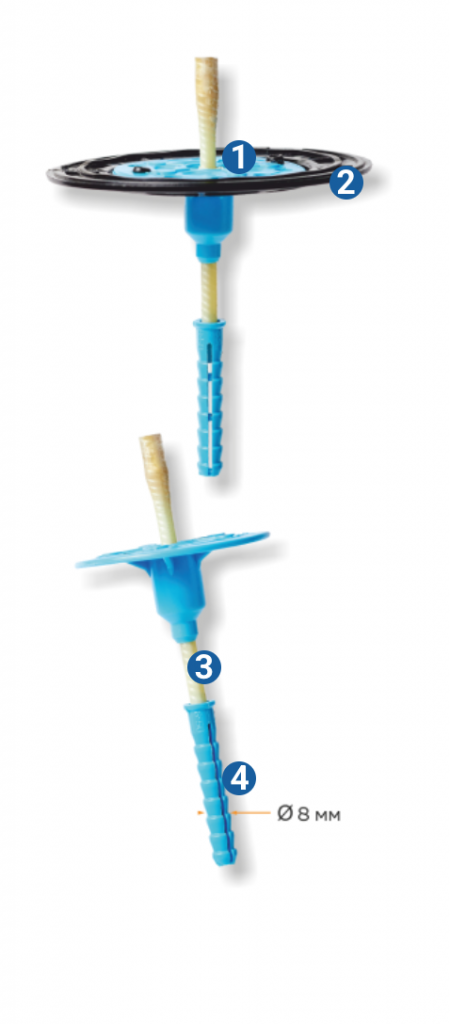

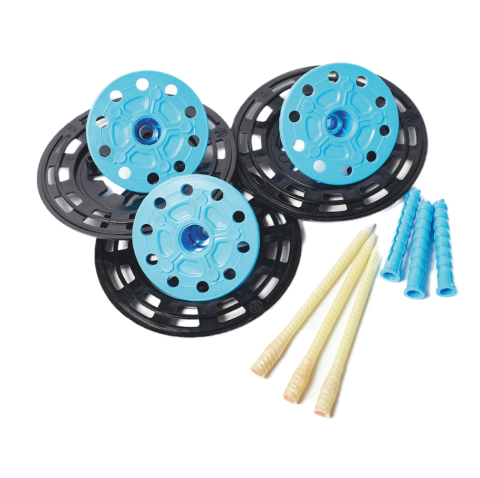

1. Тарельчатый элемент (ТЭ) диаметр 60 мм 2. Расширительная шайба (Ш-100) для крепления теплоизоляционного слоя из материалов с большой деформативностью 3. Стеклопластиковый распорный элемент (РЭ) обладает низким коэффициентом теплопроводности и коррозийной стойкостью. Может быть изготовлен на заказ любой длины с шагом в 10 мм 4. Анкерный элемент (АЭ) длиной 50 мм |
Расчет длины анкера
Длина стержня L определяется, как сумма длины анкерного элемента (50 мм) и толщины слоя утеплителя t. При использовании дюбелей необходимо удалить старый слой штукатурки, либо увеличить глубину сверления. Анкерный элемент на всю длину должен входить в несущий слой стены.
Технические характеристики:
| Длина анкерной зоны, мм | 50 |
| Диаметр тарельчатого элемента, мм | 60/100* |
| Усилие вырыва из основания, H | 1400 - 2500 |
| Коэффициент теплотехнической однородности при 10 шт/м2 | 0,99 |
| Диапазон температур наружного воздуха, ºC | -70º..+75º |
| Срок эксплуатации, (не менее) лет | 50 |
* для утеплителей с большой деформативностью диаметр тарельчатого элемента можно увеличить до 100, используя шайбу Ш-100
РОСС РИ.32001.04ИБФ1.ОСПО9.05348
ГОСТР 58359-20019
ТУ 2223-038-20994511, ТС 6252-21
Характеристики
Документация
Назначение
| Технические характеристики | Ед. измерения | Параметр |
|---|---|---|
| Диаметр анкерного элемента (сверла) | мм | 8 |
| Диаметр распорного элемента | мм | 5 |
| Длина анкерного элемента | мм | 50 |
| Длина стеклопласт.распорного элемента | мм | 100..300 |
| Толщина теплоизоляции | мм | 50..250 |
| Усилие вырыва из основания | Н | >1000 |
| Коэффициент теплотехнической однородности при 10 шт/м² | - | 0,99 |
| Применение в диапазоне температур наружного воздуха | °С | -70°..+75° |
| Срок эксплуатации | (не менее) лет | 50 |
Анкер тарельчатый ДС-5 «эконом» рекомендуется использовать для крепления теплоизоляции в системах СФТК и НФС. Предназначен для крепления теплоизоляции толщиной от 50 до 250 мм к стенам из тяжелого и легкого бетонов, полнотелых кирпичей.
